Aktuelle proFRAME-Produkte finden Sie hier:
Base Boards | Kamera-Adapter | Zubehör | Software-Libraries

Produktarchiv

Diese Produkte werden nicht empfohlen für neue Designs!

Frühere Kamera-Adapter

Für SX proFRAME Base Board 2.0

FPD-Link III:

SX camAD TI913/914
SX camAD DUAL TI914
SX camAD TI925/926
SX camAD TI933/934
SX camAD TI935/936
SX camAD TI936
SX camAD DUAL TI953
SX camAD TI953/954
SX camAD TI954

GMSL:

SX camAD DUAL MAX9240A
SX camAD MAX9240A/9271
SX camAD MAX96705/96706

Für SX proFRAME Base Board 2.0 LVDS

GMSL2:

SX camAD MAX9295A/9296A
SX camAD MAX9296A
SX camAD MAX96716A/96717
SX camAD MAX96716A

Für SX proFRAME Base Board HS

CoaXPress:

SX camAD CoaXPress
SX camAD DUAL CoaXPress

Frühere Base Boards

Nicht empfohlen für neue Designs!

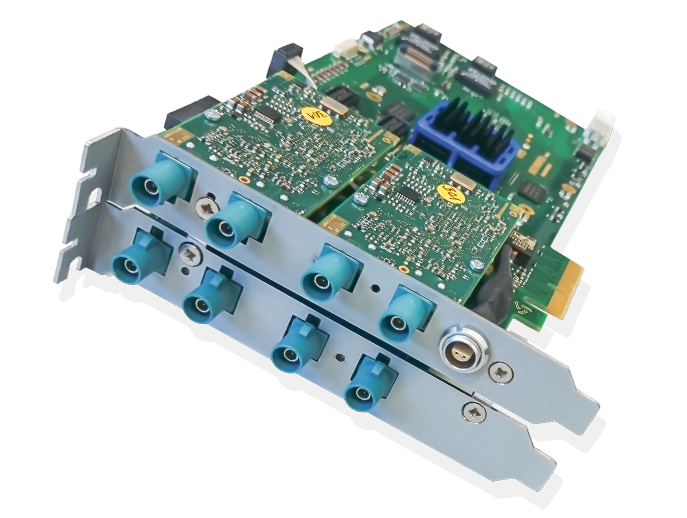

SX proFRAME
Base Board 2.0

Art.-Nr. 500691

SX proFRAME
Base Board 2.0 LVDS

Art.-Nr. 500816

SX proFRAME
Base Board 2.0 HS

Art.-Nr. 500708

Formfaktor

PCI Express, 195 mm × 110 mm (zwischen einer Half-Length- und Full-Length-PCIe-Karte)


Kamera-Adapter-Interfaces

4× SX-Kamera-Adapter-Interface, bis zu 3,2 Gbit/s

4× SX-Kamera-Adapter-LVDS-Interface, bis zu 6 Gbit/s

2× SX-Highspeed-Kamera-Adapter-Interface, bis zu 6,6 Gbit/s
4× SX-Kamera-Adapter-Interface, bis zu 3,2 Gbit/s

Technische Daten

Mehr Details

Produkt

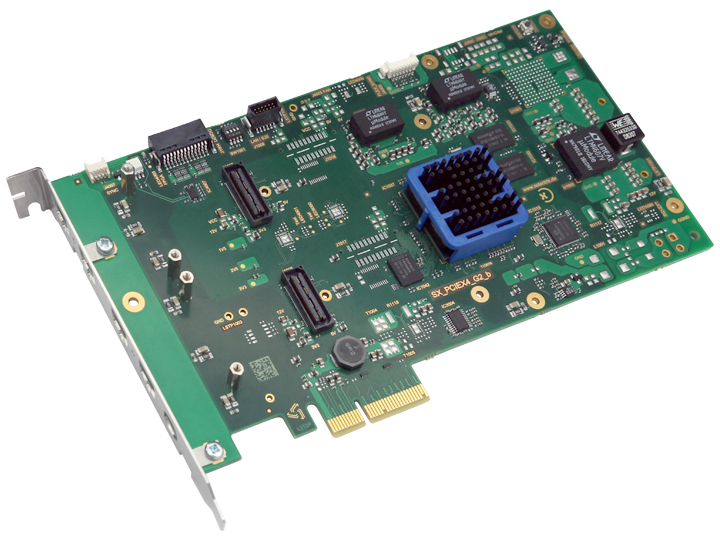

SX proFRAME Base Board 2.0

Art.-Nr. 500691

Die Standard-Version des SX proFRAME Base Board 2.0 unterstützt Datenraten bis zu 3,2 Gbit/s.

4× SX-Kamera-Adapter-Interface
- 2× oben
- 2× unten
PCIe-Gen2-x1/x4-Interface
Xilinx Artix-7 FPGA (XC7A200T)
- 215.360 Logikzellen
- 740 DSP-Slices
- 12,83 Mbit Block-RAM
Bis zu 512 MByte DDR3-Framebuffer-Speicher auf der Platine
Board-Abmaße: 195 mm × 110 mm, zwischen einer Half-Length- und Full-Length-PCIe-Karte
Optional: externe 12V-Spannungsversorgung statt Versorgung via PCIe
Optional: Eingang für externe Spannungsversorgung für Power over Coax (PoC)

Passendes Zubehör:
- SX proFRAME SYNC Kabel

Passende Adapter:

Produkt

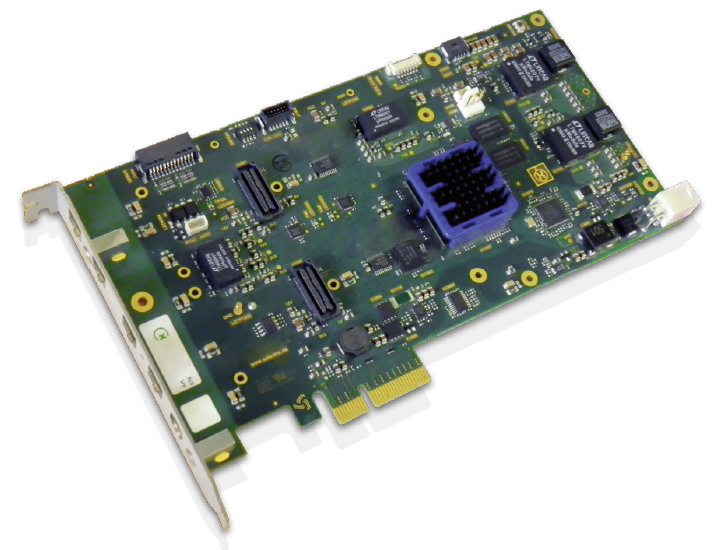

SX proFRAME Base Board 2.0 LVDS

Art.-Nr. 500816

Eine Revision des SX proFRAME Base Boards 2.0, die zwei zusätzliche Highspeed-Steckverbinder bietet, deren höhere Datenraten den Anschluss von Solectrix‘ CoaXPress-Kamera-Adaptern ermöglichen.

2× SX-Highspeed-Kamera-Adapter-Interface
- 2× oben
4× SX-Kamera-Adapter-Interface
- 2× oben
- 2× unten
PCIe-Gen2-x1/x4-Interface
Xilinx Artix-7 FPGA (XC7A200T)
- 215.360 Logikzellen
- 740 DSP-Slices
- 12,83 Mbit Block-RAM
Bis zu 512 MByte DDR3-Framebuffer-Speicher auf der Platine
Board-Abmaße: 195 mm × 110 mm, zwischen einer Half-Length- und Full-Length-PCIe-Karte
Optional: externe 12V-Spannungsversorgung statt Versorgung via PCIe

Passendes Zubehör:
- SX proFRAME SYNC Kabel

Passende Adapter:

Produkt

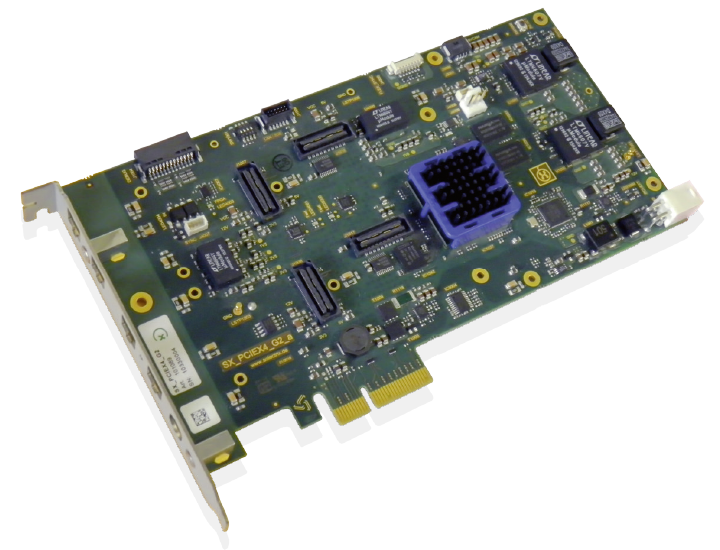

SX proFRAME Base Board 2.0 HS

Art.-Nr. 500708

Eine Revision des SX proFRAME Base Boards 2.0, die zwei zusätzliche Highspeed-Steckverbinder bietet, deren höhere Datenraten den Anschluss von Solectrix‘ CoaXPress-Kamera-Adaptern ermöglichen.

2× SX-Highspeed-Kamera-Adapter-Interface, bis zu 6,6 Gbit/s
- 2× oben
4× SX-Kamera-Adapter-Interface
- 2× oben
- 2× unten
PCIe-Gen2-x1/x4-Interface
Xilinx Artix-7 FPGA (XC7A200T)
- 215.360 Logikzellen
- 740 DSP-Slices
- 12,83 Mbit Block-RAM
Bis zu 512 MByte DDR3-Framebuffer-Speicher auf der Platine
Board-Abmaße: 195 mm × 110 mm, zwischen einer Half-Length- und Full-Length-PCIe-Karte
Optional: externe 12V-Spannungsversorgung statt Versorgung via PCIe

Passendes Zubehör:
- SX proFRAME SYNC Kabel

Passende Adapter:
- SX camAD CoaXPress
- SX camAD DUAL CoaXPress

Frühere Kamera-Adapter

Nicht empfohlen für neue Designs!

Produkt

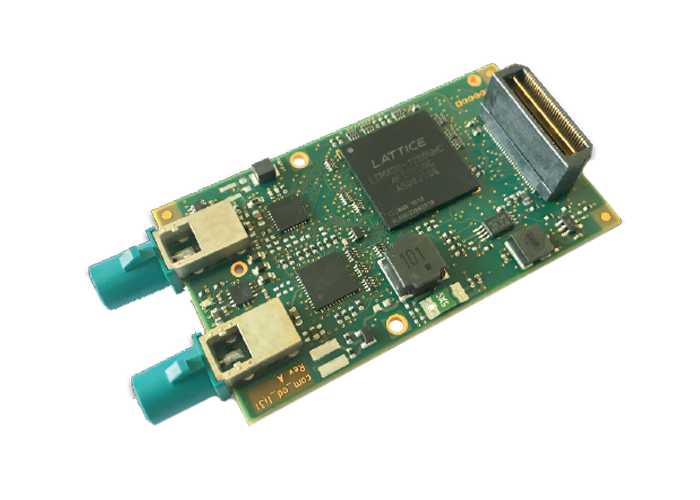

SX camAD TI913/914

Art.-Nr. 500611

Texas Instruments DS90UB913A-Q1
FPD-Link III Serializer mit bidirektionalem Steuerkanal, 25 bis 100 MHz, 10 und 12 bit
Texas Instruments DS90UB914A-Q1
FPD-Link III Deserializer mit bidirektionalem Steuerkanal, 25 bis 100 MHz, 10 und 12 bit
Kamera-Eingang und Ausgang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA
Lattice MachXO2 FPGA (XO2-1200U)
für die Verbindung zum Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation
Pixeltakt-Generator
für Wiedergabe

Passend für Base Boards:
- SX proFRAME 2.0

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

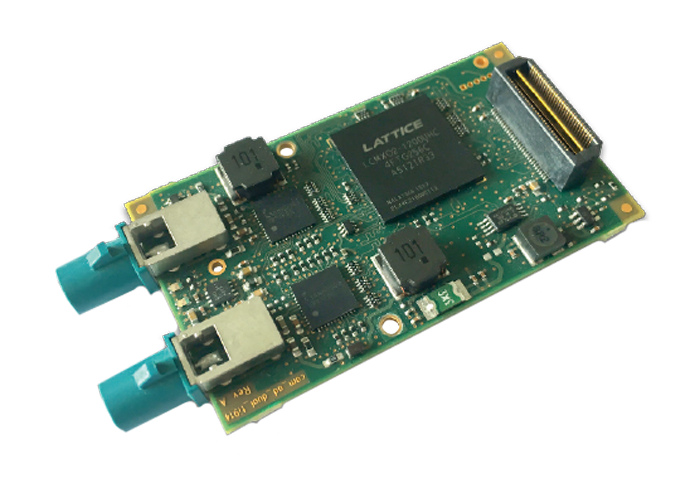

SX camAD DUAL TI914

Art.-Nr. 500626

2x Texas Instruments DS90UB914A-Q1
FPD-Link III Deserializer mit bidirektionalem Steuerkanal, 25 bis 100 MHz, 10 und 12 bit
2x Kamera-Eingang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA
Lattice MachXO2 FPGA (XO2-1200U)
für die Verbindung zum Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation

Passend für Base Boards:
- SX proFRAME 2.0

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

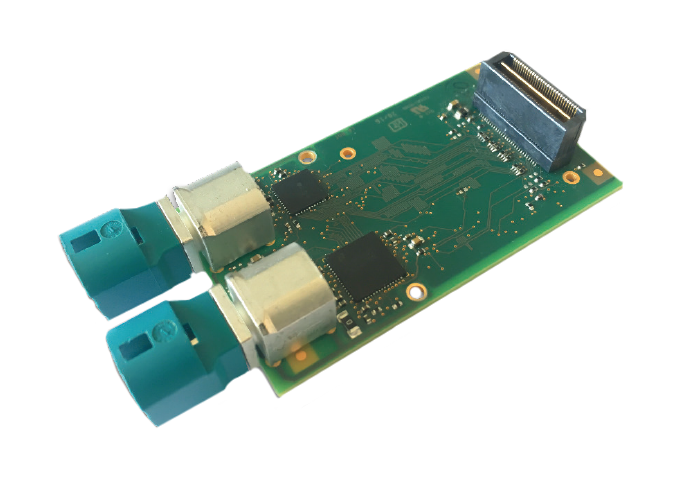

SX camAD TI925/926

Art.-Nr. 500637

Texas Instruments DS90UB925Q-Q1
FPD-Link III Serializer mit bidirektionalem Steuerkanal, 5 bis 85 MHz, 24 bit Farbtiefe
Texas Instruments DS90UB926Q
FPD-Link III Deserializer mit bidirektionalem Steuerkanal, 5 bis 85 MHz, 24 bit Farbtiefe
Kamera-Eingang und Ausgang auf RosenbergerHSD-Steckern (D4S20G-400A5-Z)

Passend für Base Boards:
- SX proFRAME 2.0

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

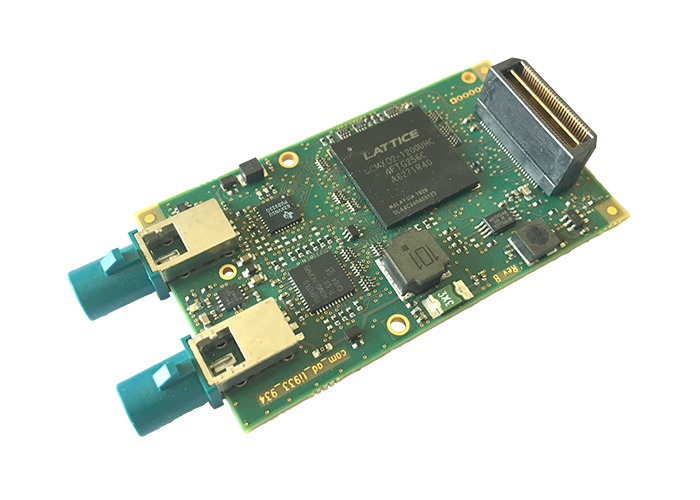

SX camAD TI933/934

Art.-Nr. 500640

Texas Instruments DS90UB933-Q1
FPD-Link III Serializer für 1MP/60fps- und 2MP/30fps-Kameras, 12 bit,100 MHz
Texas Instruments DS90UB934-Q1
FPD-Link III Deserializer für 1MP/60fps- und 2MP/30fps-Kameras, 12 bit, 100 MHz
Kamera-Eingang und Ausgang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA
Lattice MachXO2 FPGA (XO2-1200U)
für die Verbindung zum Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation
Pixeltakt-Generator
für Wiedergabe

Passend für Base Boards:
- SX proFRAME 2.0

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

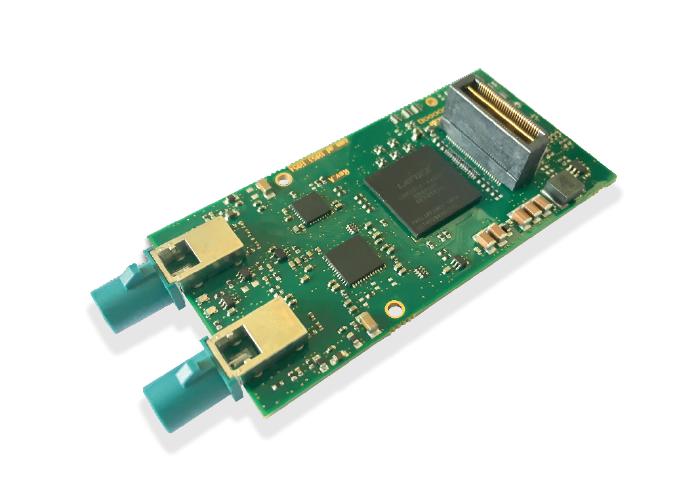

SX camAD TI935/936

Art.-Nr. 500862

Texas Instruments DS90UB935-Q1
MIPI CSI-2 FPD-Link III Serializer für 2MP/60fps-Kameras und RADAR, bis zu 3,2 Gbit/s
Texas Instruments DS90UB936-Q1
MIPI CSI-2 FPD-Link III Dual-Deserializer für 2MP/60fps-Kameras und RADAR
Kamera-Eingang und Ausgang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA
Lattice MachXO3 FPGA (MachXO3LF-4300)
für die Verbindung zum Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation
Pixeltakt-Generator
für Wiedergabe

Passend für Base Boards:
- SX proFRAME 2.0

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

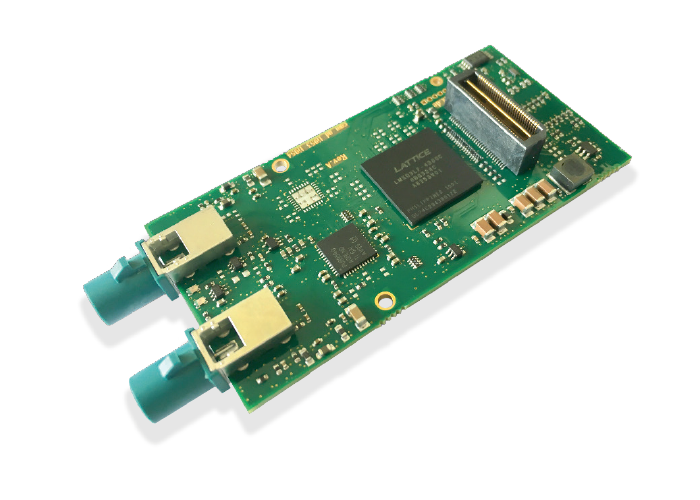

SX camAD TI936

Art.-Nr. 500873

Texas Instruments DS90UB936-Q1
MIPI CSI-2 FPD-Link III Dual-Deserializer für 2MP/60fps-Kameras und RADAR
2× Kamera-Eingang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA
Lattice MachXO3 FPGA (MachXO3LF-4300)
für die Verbindung zum Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation
Pixeltakt-Generator
für Wiedergabe

Passend für Base Boards:
- SX proFRAME 2.0

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

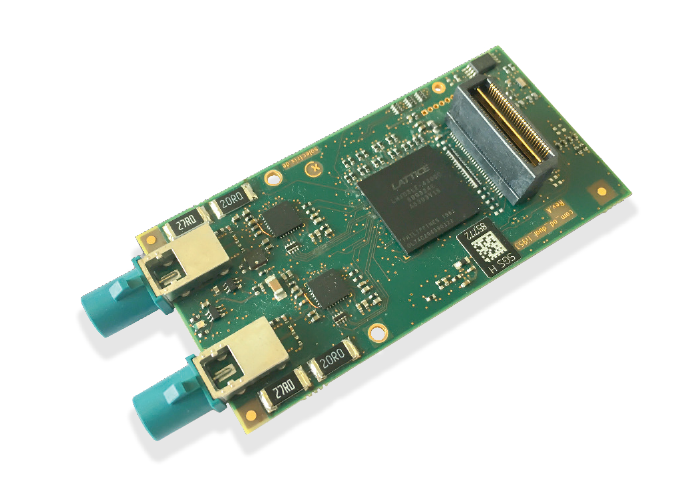

SX camAD DUAL TI953

Art.-Nr. 500639

2× Texas Instruments DS90UB953-Q1
MIPI CSI-2 FPD-Link III Serializer für 2MP/60fps-Kameras und RADAR, bis zu 3,2 Gbps
2× Kamera-Ausgang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA
Lattice MachXO3 FPGA (MachXO3LF-4300)
für die Verbindung zum Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation
Pixeltakt-Generator
für Wiedergabe

Passend für Base Boards:
- SX proFRAME 2.0

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

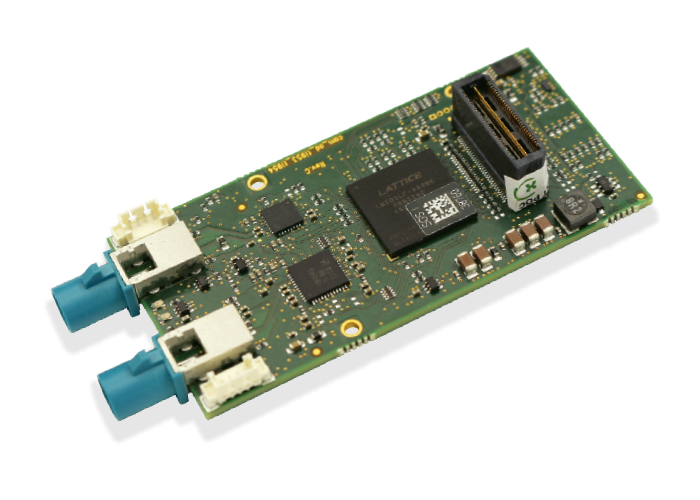

SX camAD TI953/954

Art.-Nr. 500657

Texas Instruments DS90UB953-Q1
MIPI CSI-2 FPD-Link III Serializer für 2MP/60fps-Kameras und RADAR, bis zu 3,2 Gbps
Texas Instruments DS90UB954-Q1
MIPI CSI-2 FPD-Link III Dual-Deserializer für 2MP/60fps-Kameras und RADAR
Kamera-Eingang und Ausgang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA, externe Quelle für PoC-Spannung unterstützt
Lattice MachXO3 FPGA (MachXO3LF-4300)
für die Verbindung zum Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation
Pixeltakt-Generator
für Wiedergabe

Passend für Base Boards:
- SX proFRAME 2.0

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

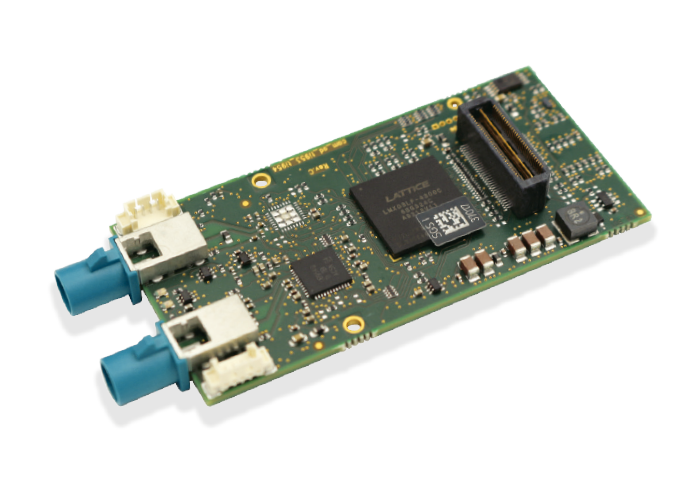

SX camAD TI954

Art.-Nr. 500685

Texas Instruments DS90UB954-Q1
Dual MIPI CSI-2 FPD-Link III Deserializer für 2MP/60fps-Kameras und RADAR
2× Kamera-Eingang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA, externe Quelle für PoC-Spannung unterstützt
Lattice MachXO3 FPGA (MachXO3LF-4300)
für die Verbindung zum Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation
Pixeltakt-Generator
für Wiedergabe

Passend für Base Boards:
- SX proFRAME 2.0

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

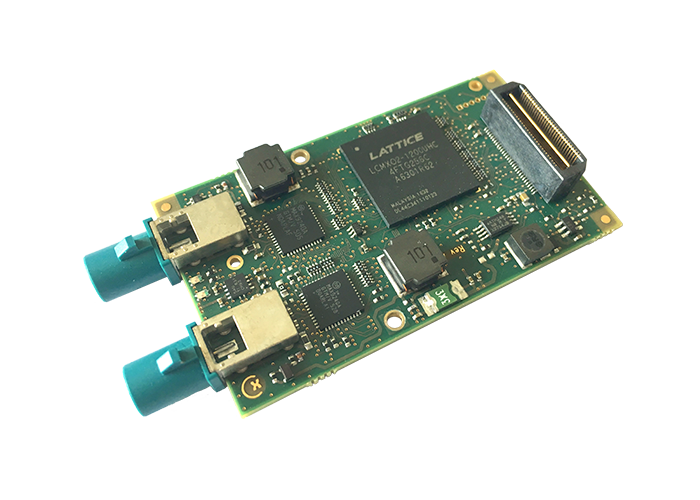

SX camAD DUAL MAX9240A

Art.-Nr. 500628

2× Maxim MAX9240A
25-bit GMSL Deserializer, 6,25 bis 100 MHz, mit Leitungsfehlererkennung
2× Kamera-Eingang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA
Lattice MachXO2 FPGA (XO2-1200U)
für die Verbindung zum Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation

Passend für Base Boards:
- SX proFRAME 2.0

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

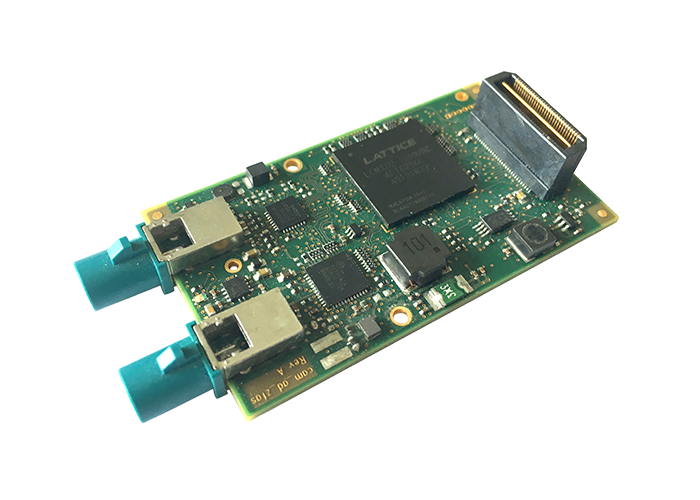

SX camAD MAX9240A/9271

Art.-Nr. 500631

Maxim MAX9240A
25-bit GMSL Deserializer, 6,25 bis 100 MHz, mit Leitungsfehlererkennung
Maxim MAX9271
16-bit GMSL Serializer, 6,25 bis 100 MHz
Kamera-Eingang und Ausgang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA
Lattice MachXO2 FPGA (XO2-1200U)
für die Verbindung zum Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation
Pixeltakt-Generator
für Wiedergabe

Passend für Base Boards:
- SX proFRAME 2.0

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

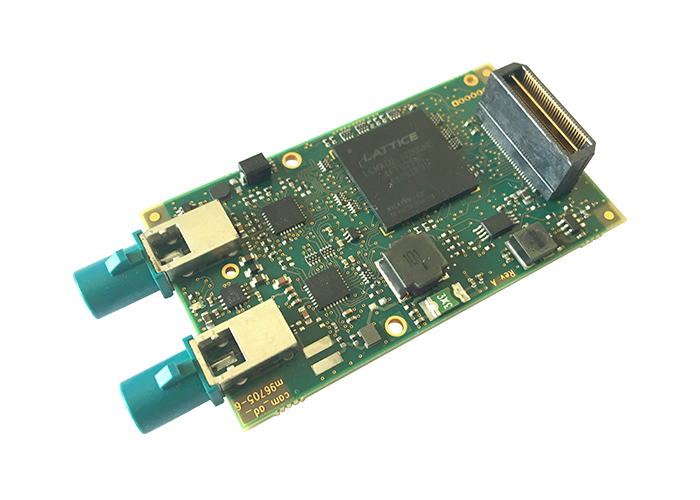

SX camAD MAX96705/96706

Art.-Nr. 500683

Maxim MAX96705
16-bit GMSL Serializer mit High-Immunity/Bandwidth-Modus
Maxim MAX96706
14-bit GMSL Deserializer
Kamera-Eingang und Ausgang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA
Lattice MachXO2 FPGA (XO2-1200U)
für die Verbindung zum Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation
Pixeltakt-Generator
für Wiedergabe

Passend für Base Boards:
- SX proFRAME 2.0

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

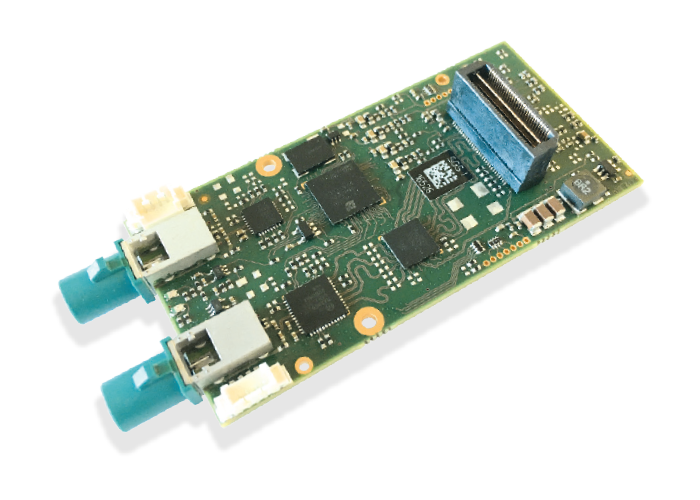

SX camAD MAX9295A/9296A

Art.-Nr. 500798

Maxim MAX9295A
MIPI CSI-2 GMSL2 Serializer mit Pixel Mode, bis zu 6 Gbps
Maxim MAX9296A
MIPI CSI-2 GMSL2 Dual-Deserializer mit Pixel Mode, bis zu 6 Gbps
Kamera-Eingang und Ausgang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA, externe Quelle für PoC-Spannung unterstützt
Lattice CrossLink FPGA (LIF-MD6000)
für Bilddaten-Verbindung zum Grabber-Board
Lattice MachXO3 FPGA
für GPIO und Frame-Synchronisierung mit dem Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation
Pixeltakt-Generator
für Wiedergabe

Passend für Base Boards:
- SX proFRAME 2.0 LVDS

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

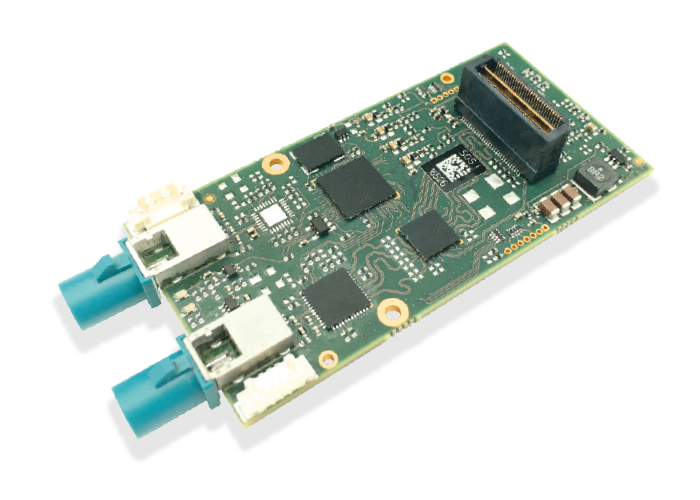

Produkt

SX camAD MAX9296A

Art.-Nr. 500783

Maxim MAX9296A
MIPI CSI-2 GMSL2 Dual-Deserializer mit Pixel Mode, bis zu 6 Gbps
2× Kamera-Eingang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA, externe Quelle für PoC-Spannung unterstützt
Lattice CrossLink FPGA (LIF-MD6000)
für Bilddaten-Verbindung zum Grabber-Board
Lattice MachXO3 FPGA
für GPIO und Frame-Synchronisierung mit dem Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation

Passend für Base Boards:
- SX proFRAME 2.0 LVDS

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

SX camAD MAX96716A/96717

Art.-Nr. 500978

Maxim MAX96716A
MIPI CSI-2 GMSL2 Dual-Deserializer mit Tunneling Mode, bis zu 6 Gbps
Maxim MAX96717
MIPI CSI-2 GMSL2 Serializer mit Tunneling Mode, bis zu 6 Gbps
Kamera-Eingang und Ausgang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA, externe Quelle für PoC-Spannung unterstützt
Lattice CrossLink FPGA (LIF-MD6000)
für Bilddaten-Verbindung zum Grabber-Board
Lattice MachXO3 FPGA
für GPIO und Frame-Synchronisierung mit dem Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation
Pixeltakt-Generator
für Wiedergabe

Passend für Base Boards:
- SX proFRAME 2.0 LVDS

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

Produkt

SX camAD MAX96716A

Art.-Nr. 500946

Maxim MAX96716A
MIPI CSI-2 GMSL2 Dual-Deserializer mit Tunneling Mode, bis zu 6 Gbps
2× Kamera-Eingang auf Rosenberger-FAKRA-Steckern (59S2AQ-40MT5-Z_1)
Power over Coax (PoC), 5 bis 10 V, 300 mA, externe Quelle für PoC-Spannung unterstützt
Lattice CrossLink FPGA (LIF-MD6000)
für Bilddaten-Verbindung zum Grabber-Board
Lattice MachXO3 FPGA
für GPIO und Frame-Synchronisierung mit dem Grabber-Board
I²C serielles EEPROM
für Link-Konfiguration und Kamerasimulation

Passend für Base Boards:
- SX proFRAME 2.0 LVDS

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

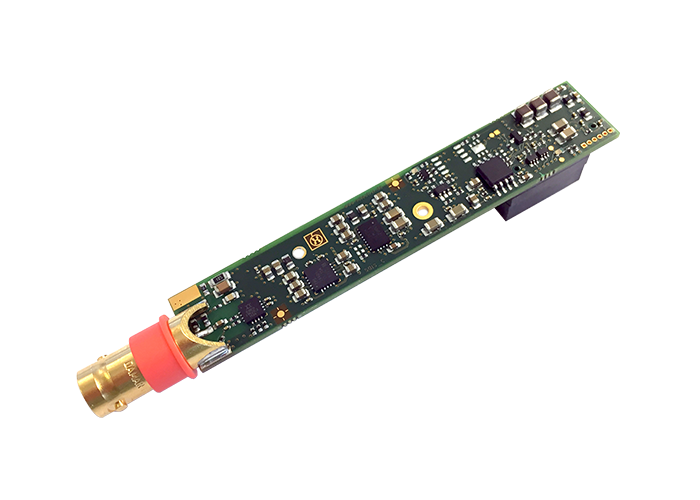

Produkt

SX camAD CoaXPress

Art.-Nr. 500721

Microchip EQCO31R20
- Coax-Kabel-Video-Equalizer für bidirektionale Kommunikation
- 1,25 bis 3,125 Gbps Video-Downlink
- Unterstützt 8b/10-NRZ-Coding und den CoaXPress-Standard
Kamera-Eingang auf Coax-Stecker (Cinch Connectivity Solutions UCBJE20-1)
Power over Coax (PoC), 18 V, 1 A
Atmel ATtiny85 Microcontroller
für Steuerung der Power-over-Coax-Versorgungsspannung

Passend für Base Boards:
- SX proFRAME 2.0 HS

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

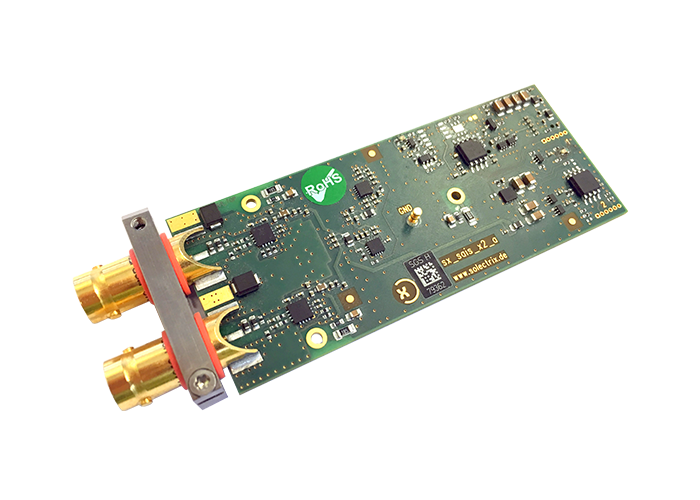

Produkt

SX camAD DUAL CoaXPress

Art.-Nr. 500722

2× Microchip EQCO62R20
- Coax-Kabel-Video-Equalizer für bidirektionale Kommunikation
- 1,25 bis 3,125 Gbps Video-Downlink
- Unterstützt 8b/10-NRZ-Coding und den CoaXPress-Standard
2× Kamera-Eingang auf Coax-Steckern (Cinch Connectivity Solutions UCBJE20-1)
Power over Coax (PoC), 18 V, 1 A
2× Atmel ATtiny85 Microcontroller
für Steuerung der Power-over-Coax-Versorgungsspannung

Passend für Base Boards:
- SX proFRAME 2.0 HS

Passendes Zubehör:
- Kabelsatz für SX proFRAME, verschiedene Längen auf Anfrage

proFRAME Produktarchiv

Produktarchiv

Diese Produkte werden nicht empfohlen für neue Designs!

Frühere Base Boards

Frühere Kamera-Adapter

Frühere Base Boards

Nicht empfohlen für neue Designs!

SX proFRAME Base Board 2.0

SX proFRAME Base Board 2.0 LVDS

SX proFRAME Base Board 2.0 HS

Formfaktor


Kamera-Adapter-Interfaces

Technische Daten

SX proFRAME Base Board 2.0

SX proFRAME Base Board 2.0 LVDS

SX proFRAME Base Board 2.0 HS

Frühere Kamera-Adapter

Nicht empfohlen für neue Designs!

SX camAD TI913/914

SX camAD DUAL TI914

SX camAD TI925/926

SX camAD TI933/934

SX camAD TI935/936

SX camAD TI936

SX camAD DUAL TI953

SX camAD TI953/954

SX camAD TI954

SX camAD DUAL MAX9240A

SX camAD MAX9240A/9271

SX camAD MAX96705/96706

SX camAD MAX9295A/9296A

SX camAD MAX9296A

SX camAD MAX96716A/96717

SX camAD MAX96716A

SX camAD CoaXPress

SX camAD DUAL CoaXPress

SX proFRAME
Base Board 2.0

SX proFRAME
Base Board 2.0 LVDS

SX proFRAME
Base Board 2.0 HS
