Die maßgeschneiderte Lösung für Bildverarbeitung

SXIVE (Simplified eXtensive Image and Video Engine) ist ein umfassendes Bildverarbeitungs-Ökosystem. Ein SXIVE-basierter Aufbau besteht aus der eigentlichen SXIVE-Software, einer Framegrabber-Platine, Hardware-Beschleunigern und einer Vielzahl von Apps und Plugins. Es ermöglicht Fachleuten im Bereich der Bildverarbeitung ein schnelles Prototyping sowie eine Echtzeitverarbeitung und Analyse von Bildern und Videoströmen. Mit seiner flexiblen Architektur ist SXIVE auf die Bedürfnisse jedes Imaging-Projekts anpassbar und ermöglicht den problemlosen Austausch von Hardware-Komponenten oder die Implementierung neuer Anforderungen im weiteren Verlauf des Projekts, ohne die Entwicklungsumgebung wechseln zu müssen.

Halide-basierte Software-Lösung für einen maßgeschneiderten Hochleistungs-ISP, der die Bildqualität verbessert, Rauschen reduziert und die Schärfe erhöht.
Bis zu 8 Kameras parallel, echtzeitfähig mit zusätzlicher GPU-Beschleunigung, Latenzzeiten unter 5 ms möglich
ISP geschrieben in C++, mit Unterstützung für viele Zielarchitekturen
- x86, Arm®, CUDA®, OpenCL™, Hexagon™, …
Viele Solectrix-eigene Bildverarbeitungsmodule zur Wahl
- Jedes Modul kann an Ihre Bedürfnisse angepasst werden
Aufzeichnungssystem für rohe und verarbeitete Bildsensordaten
Angepasste Video-Stream-Interfaces
Nahtlose Integration in Ihre bestehenden Arbeitsabläufe

Von uns für Sie erstellt nach Ihren Vorgaben –
oder von Ihnen selbst erstellt mit unserem leistungsstarken ISP-SDK!

Illustration eines Roboters, der ein Puzzlestück mit der Aufschrift ‚Encoding‘ in eine Wand aus Puzzleteilen mit Begriffen wie ‚RAW Processing‘, ‚Denoising‘ und ‚Scaling‘ einfügt – symbolisiert Bildverarbeitungsprozesse.

SXIVE SoftISP SDK – Image Signal Processing Toolkit

Illustration eines Roboters mit einem Werkzeug in den Händen.

Benutzerdefinierte Bildverbesserungsalgorithmen für noch mehr Kontrolle über die Bildverarbeitungspipeline. Entwerfen Sie Ihre eigene SoftISP oder verwenden Sie eigenständige Bildalgorithmen!
Das SoftISP-SDK lässt sich im Handumdrehen an verschiedene Imager und Objektive anpassen.
Reichhaltige Sammlung von Anwendungsbeispielen, die den Einstieg in die Software erleichtern.
Zahlreiche Ausgabemodule, die in gängige Bildverarbeitungstools wie gstreamer, ffmpeg, opencv oder eine GUI integriert werden können.
Das SoftISP-SDK ist eine Closed-Source-C++-Bibliothek, die optimierte Bildverarbeitungsalgorithmen für hochwertige Ergebnisse bereitstellt. Sie wird zwecks einfacher Installation und Verwaltung des SDKs als Debian-Paket geliefert.
CMake-Integration erleichtert die Erstellung und Konfiguration Ihres Projekts.
Visual Studio Code-basierte Entwicklungsumgebung

SXIVE Calibration SDK

Korrektur des empfangenen Bildes bzgl. Farbe, Linsenverzerrung und Vignettierung, um ein makelloses Bild zu produzieren.
Automatisierter Betrieb: Das SXIVE Calibration SDK vereinfacht den Kalibrierungsprozess und macht ihn intuitiv und zugänglich für Benutzer jeglichen Expertisegrads. Mit dem benutzerfreundlichen Interface des SDKs kann die Kalibrierung mit einem Klick durchgeführt werden, so dass die üblicherweise mit Bildrekonstruktion und Kalibrierung assoziierte Komplexität entfällt und die Benutzer wertvolle Zeit und Ressourcen einsparen können.
Einwandfreie Kompatibilität: Im Zusammenspiel mit der herausragenden Flexiblilität des SXIVE SoftISP SDK stellt das SXIVE Calibration SDK die Kompatibilität mit einer Vielzahl an Bildsensoren sicher.
C++-Library-Integration: Für eine individuelle Herangehensweise ist eine C++-Library für programmgesteuerte Kalibrierung verfügbar. Diese bietet maximale Flexibilität und nahtlose Integration in bestehende Werkzeuge.
Auch ohne SoftISP SDK mit anderen vorhandenen ISPs nutzbar.

SXIVE Sensor Configuration Tool (Open Source)

Bild des Bildschirm-Interfaces des SXIVE Sensor Configuration Tools.

Ein Open-Source-Projekt, das hier verfügbar ist: https://github.com/solectrix/SXIVE-SCT
Ermöglicht dem Benutzer die Konfiguration der unzähligen Register moderner Bildsensoren über ein komfortables Bildschirm-Interface
Bietet eine einfache Möglichkeit, das Registerlayout eines neuen Sensors für die Verwendung innerhalb des Tools hinzuzufügen, und berücksichtigt dabei die individuelle Art und Weise, wie Sensorhersteller die Register ihrer Sensoren dokumentieren
Die Beschaffung und Implementierung vertraulicher sensorspezifischer Daten wird dem Benutzer überlassen, um die Notwendigkeit von Drei-Wege-NDAs zu vermeiden
Programmierer können auf unserem ersten Release aufbauen und das Tool entsprechend ihrer Bedürfnisse und Erfahrungen weiterentwickeln

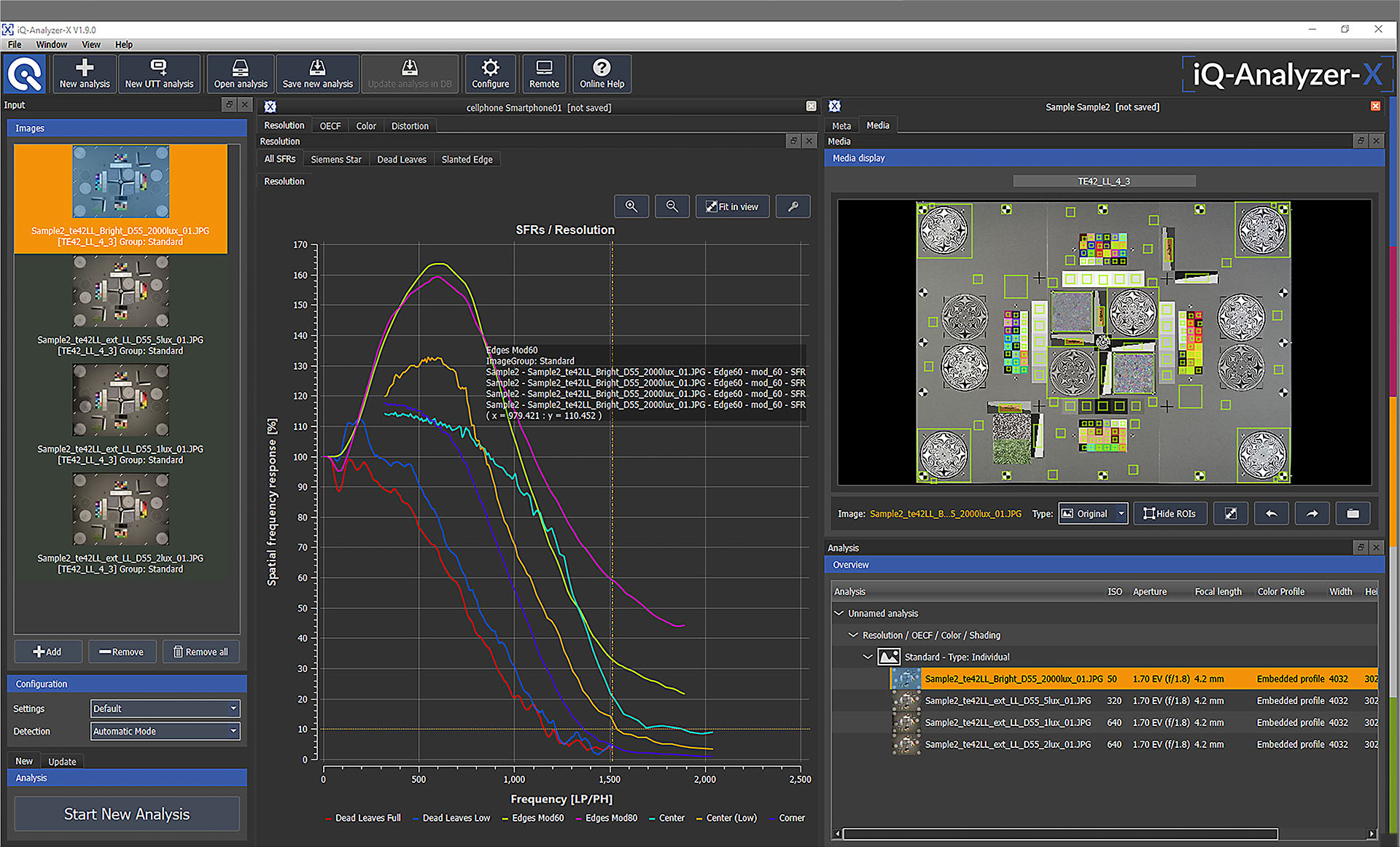

iQ-Analyzer-X

Software für fortgeschrittene Bildqualitätsanalyse von Image Engineering: Werten Sie Kamera-Bildqualität nach essenziellen Performance-Faktoren wie Auflösung, Rauschen, Farbgenauigkeit, Verzeichnung, Dynamikumfang und Texturverlust aus.
iQ-Analyzer-X nutzt KI-gestützte Erkennungstools zur automatischen Detektion von Testzielen, um die Analysegeschwindigkeit zu erhöhen und Workflow-Effizienz zu verbessern.
Nennenswerte Features sind Analyse von Videodateien aus Livestreams, von integrierten Kameras und Capture-Servern. Automatisierungs-Features wie Hot Folders und Command Line Interfaces erhöhen die Workflow-Flexibilität. Lokale wie externe Datenbank-Speicherung ermöglicht das Teilen von Testergebnissen mit Laboren in aller Welt.
iQ-Analyzer-X unterstützt zahlreiche Testcharts, einschließlich der TE42-Multipurpose-Serie und kundenspezifischer Charts. Er hält sich zudem eng an internationale Standards wie ISO, IEEE, IEC und VCX.

Hardware-Bundles: Entwicklungs-Plattformen für den schnellen Einstieg

Hardware-Bundle LT – Das leichte, platzsparende Modell

Für einen noch schnelleren Entwicklungsstart: Das Hardware-Bundle LT ist ein voll vorkonfiguriertes und getestetes Plug&Play-System

Basierend auf der NVIDIA Jetson AGX Orin™-Plattform
12-Core 64-bit Arm® v8.2 CPU
2048-Core Ampere GPU
Genug Ressourcen für moderne Bildverarbeitungsaufgaben
Standard-CUDA®-Fähigkeiten
Standard-Stecker (Ethernet, USB, HDMI®, etc.)
Kleiner Formfaktor ist ideal für bspw. Einbau im Auto
proFRAME-Framegrabber-Modul
Volle Linux®-Entwicklungsumgebung

Hardware-Bundle HP – Das High-Performance-Modell

Wenn Sie in der Prototypenphase eine Menge Rechenpower benötigen, ist das Hardware-Bundle HP die richtige Wahl.

Vollwertiges HPC-System für komplexe Bildverarbeitungs-Evaluierungs-Plattformen mit Multi-Kamera- und ISP-Setups
Intel Core™ i7-12700E CPU
NVIDIA GeForce RTX™ 4070 Ti SUPER GPU
proFRAME-Framegrabber-Modul
Volle Linux®-Entwicklungsumgebung

Komponenten eines SXIVE-basierten Systems

Bild eines proFRAME Base Board 3.0 PCIe.

Framegrabber, z. B. proFRAME

Generisches Frontend für GMSL™2/3, FPD-Link™ III/IV
Bis zu 8 Interfaces
Erfassung von Roh-Videodaten
Bis zu 32 Gbit/s Videoübertragung
PoC (Power over Coax)

Bild einer GPU vom Typ GeForce RTX 3060 Ti.

Beschleunigung

RTX™ & Jetson™
AMD System-on-a-Chip (SoC)
CUDA® & TensorRT™

Bild eines grünen Auges umgeben von technischen Kreisen.

Video-Engine

Sensor-Integration
Alternative Bildquellen
SoftISP
- Multi-Stream-Ausgabe
- GUI & API
- Dynamische Konfiguration
- Plugin-Architektur

Bild eines Roboters, der ein technisches Gerät in den Händen hält.

Apps & Plugins

KI-Vorverarbeitung
Visualisierung
Video-Analytik
Aufzeichnung
Maßgefertigte Prototypen-Applikationen
Streaming

Übergang zum Serienprodukt

Neben der Basis für Verifikation und Validierung kann mit SXIVE eine genau definierte und abgestimmte Verarbeitungskette für die finalen Zieltechnologien entsprechend abgeleitet werden. Eine mögliche Form für ein SXIVE-basiertes System stellt die von Solectrix entwickelte Verarbeitungseinheit SXVPU dar, die flexibel auf Kundenprojekte angepasst werden und dank ihrem AMD-SoC und einer KI-Komponente vielfältige Bildverarbeitungs- und Analysefunktionen übernehmen kann.

SXIVE-Fallstudien

SXIVE ist bereits in zahlreichen Projekten im Einsatz. Hier einige Beispiele, wie wir unseren Kunden beim Bewältigen von sehr spezifischen Herausforderungen helfen konnten:

Projekt: L4-Video-Softwareentwicklung

Herausforderung:
Entwicklung einer deterministischen und qualitativ hochwertigen Bildaufbereitungslösung für autonomes Fahren, bei der hohe Expertise in der Bildverarbeitung gefragt war.

Kunde:
Car-Tier-1

Lösung:
Unter Berücksichtigung der nachgelagerten Bildauswertung über neuronale Netze wurde das ISP-Tuning direkt im Fahrzeug durchgeführt und entsprechende Referenz-Applikationen und Algorithmik-Schritte für den Kunden implementiert.

Projekt: Kooperation mit Sensorhersteller

Herausforderung:
Viele Sensorhersteller haben Schwierigkeiten, ihre neuen Sensoren mit allen Features schnell und unkompliziert bei ihren Kunden vorzuführen und in Projekten einzusetzen. Evaluation-Boards können immer nur begrenzt helfen, weil sehr schnell sehr flexible Prototypen notwendig sind.

Kunde:
Sensor-OEM

Lösung:
Solectrix bietet mit SXIVE ein Rapid Imaging Prototyping System, mit dem neue Sensoren schnell in Betrieb genommen und in (Serien-)Projekten eingesetzt werden können.

Projekt: Bildaufbereitungslösung für ein Parksystem

Herausforderung:
Der Kunde hat Schwierigkeiten mit der Bildaufbereitung seines bestehenden Parksystems unter bestimmten Lichtbedingungen. Eine effektive und qualitativ hochwertigere Lösung für die Bildverarbeitung auf derselben GPU, auf der auch die Bilderkennungsalgorithmen laufen, ist notwendig.

Kunde:
Car-Tier-1

Lösung:
Solectrix hat dem Kunden demonstriert, wie sich die Performance mittels der SXIVE-Soft-ISP im Vergleich mit der vorhandenen Lösung unterscheidet. Nicht nur konnte das bestehende Problem gelöst werden, auch die Performance in Bezug auf den Ressourcenverbrauch auf der GPU war bemerkenswert, so dass der Kunde sich für den Einsatz von SXIVE entschied.

Projekt: Verbesserte Bildaufbereitung im Livebetrieb

Herausforderung:
Der Kunde verwendet Kameras am Fahrzeug, jedoch treten bei verschiedenen Lichtbedingungen mehrere störende Effekte im Bild auf.

Kunde:
Truck-OEM

Lösung:
Im Vergleich der vorhandenen Systeme mit der SXIVE-Soft-ISP konnte Solectrix dem Kunden eine entscheidende Verbesserung der Bildqualität demonstrieren. Die Lösung wurde schnell implementiert und verbesserte die Bildaufbereitung im Livebetrieb.

Projekt: Überwachungssystem für Umwelt- und Verkehrsbedingungen

Herausforderung:
Der Kunde benötigt eine Lösung zur kontinuierlichen Überwachung und Aufzeichnung von Umwelt- und Verkehrsbedingungen an bestimmten Standorten.

Kunde:
Car-Tier-1

Lösung:
Solectrix hat mit dem SXIVE LT-Bundle schnell einen ersten Prototypen zur Evaluierung aufgebaut, der bei Bedarf auf das größere HP-Bundle umgestellt werden kann und alle Anforderungen abdeckt, was die Datenaufbereitung und Weitergabe angeht.

Projekt: Leistungsstarke Bildvorverarbeitung für hochautomatisiertes Fahren

Herausforderung:
Der Kunde benötigt eine leistungsstarke ISP mit geringer Latenz, um Kameras an ferngesteuerten Fahrzeugen in Echtzeit auswerten zu können.

Kunde:
Truck-OEM

Lösung:
SXIVE wurde vom Kunden evaluiert und im Vergleich zu vorhandenen Lösungen als überlegen befunden. Daher wurde unsere Lösung bei dem Kunden implementiert und sorgt nun für eine verbesserte Bildqualität in Echtzeit.
Zusätzlich wurden kundenspezifische Features integriert, die einen zusätzlichen Mehrwert lieferten.

Projekt: Aufbereitung und Aufzeichnung von Echtzeitdaten im Labor

Herausforderung:
Ein Automobilzulieferer benötigte eine Datenaufbereitung und Aufzeichnung von Bildern in Echtzeit im Labor oder direkt im Fahrzeug.

Kunde:
Car-Tier-1

Lösung:
Durch den Einsatz des SXIVE-HP-Bundles wurde eine zuverlässige Datenaufbereitung und Aufzeichnung der Daten ermöglicht, indem das System exakt auf den eingesetzten Sensor bzw. der Kamera und des Setups angepasst wurde.

Projekt: Live-Tuning

Herausforderung:
Der Kunde benötigt die Möglichkeit, Softwarebibliotheken und Programmierschnittstellen zur Konfiguration von Parametern auf der ISP und der angeschlossenen Kamera nutzen zu können, um die Bildqualität in Echtzeit tunen zu können.

Kunde:
Car-Tier-1

Lösung:
Mit dem SXIVE SDK wurde ihm die Möglichkeit gegeben, einen eigenen Bildqualitäts-Tuning-Workflow zu etablieren.

Projekt: Referenzsystem für Serienbegleitung

Herausforderung:
Der Kunde möchte einen neuartigen Bildsensor (RGB-NIR) im Rahmen zweier Serienprojekte einführen. Über einen relativ langen Zeitraum während der Serienentwicklung erlaubt der Reifegrad der zu entwickelnden Steuergeräte keine Aufbereitung der Sensorbilder, jedoch werden diese dringend zur Risikoabsicherung und zu Entwicklungszwecken für andere beteiligte Zulieferer benötigt, die auf der Verarbeitung der Sensorbilder aufsetzen.

Kunde:
Car-OEM

Lösung:
Der Kunde kann den kritischen Zeitraum mit einem Referenzsystem auf Basis der SXIVE-Soft-ISP überbrücken. Der neuartige Bildsensor kann damit frühzeitig evaluiert werden und vom Sensorbild abhängige Zulieferer können mit dem notwendigen Videomaterial rechtzeitig versorgt werden.

Projekt: Adaptive ISP für Automotive-Kamera

Herausforderung:
Für die Entwicklung einer neuen Kamera im Automobilbereich benötigt der Kunde einen individuell angepassten ISP (Image Signal Processor), die mithilfe vorhandener Bausteine und dedizierter Neuentwicklungen an das spezifische Setup angepasst werden soll.

Kunde:
Car-Tier-1

Lösung:
Um erste Erfahrungen mit dem Sensor und den benötigten Algorithmen zu sammeln und Know-how für spätere Phasen des Projekts aufzubauen, wird in der ersten Phase des Projekts die SXIVE-Soft-ISP eingesetzt. Das Ziel besteht darin, von Anfang an mit dem Sensor zu arbeiten und die erforderlichen Algorithmen direkt anhand eines Live-Bildes zu implementieren und zu evaluieren. Darüber hinaus werden in dieser Phase potenzielle Risiken für eine spätere Portierung erkannt.

Projekt: Rapid Prototyping im Bereich Laborautomatisierung

Herausforderung:
Für die Produktionsautomatisierung in einer Laborumgebung wird eine schnelle und unkomplizierte Lösung benötigt, um einen neuen Systemansatz frühzeitig zu evaluieren. Dabei sollen verschiedene Arten von Behältnissen erkannt und analysiert werden.

Kunde:
Laborautomatisierung

Lösung:
Um einen Schritt näher an die Lösung im Bereich der Bildalgorithmik zu kommen, wird das Rapid Imaging Prototyping System SXIVE eingesetzt. Durch den Einsatz von SXIVE können verschiedene Kameras und Systemansätze getestet werden, um potenzielle Probleme oder Spezialfälle zu entdecken und zu bewerten. Die flexible Anpassbarkeit der Bildverarbeitung ermöglicht es, bereits zu Beginn des Projekts erste Schlussfolgerungen über eventuell notwendige weitere Anpassungen des Systems zu ziehen.
